Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | JIMA |
Orzecznictwo: | SGS, ISO,Reach, RoHS |
Numer modelu: | RAPCB09 |
Minimalne zamówienie: | 50kg |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Opakowanie z drewnianym pudełkiem |
Czas dostawy: | 5-15 dni |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 1000 ton miesięcznie |
Wniosek:: | 2-warstwowy 3-warstwowy FPC, EMI, drobny wzór obwodu, bezprzewodowe ładowanie telefonu komórkowego; | Grubość: | 12um 18um 35um 50um 70um |
---|---|---|---|
Zakres szerokości: | 200-1300 mm, można ciąć zgodnie z żądaniem rozmiaru. | ID: | 76mm (152mm) |
czas realizacji: | 7-10 dni | Próbka: | Może być dostarczony |
Długość: | Dostosowane |

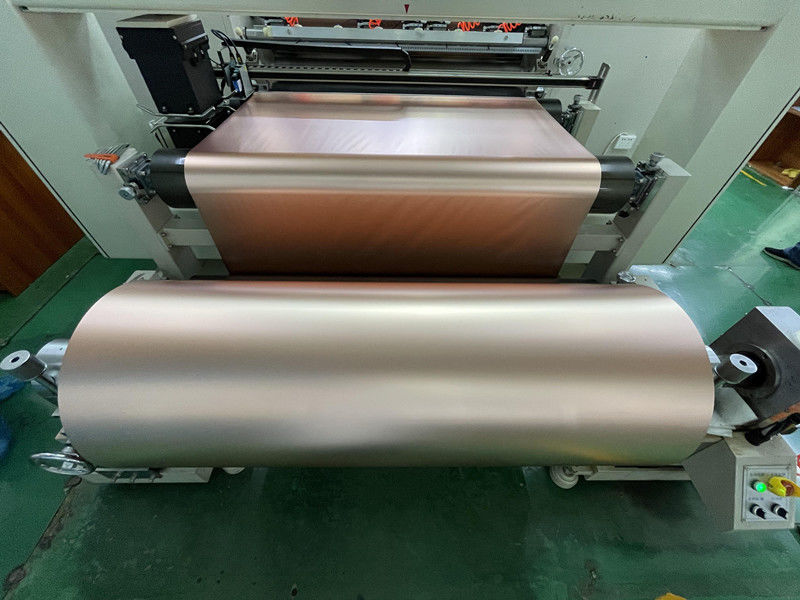

Obrabiana folia to różowa lub czarna folia z miedzi elektrolitycznej o bardzo małej chropowatości powierzchni.W porównaniu ze zwykłą elektrolityczną folią miedzianą, ta folia VLP ma drobniejsze kryształy, które są równoosiowe z płaskimi grzbietami, mają chropowatość powierzchni 0,55 μm i mają takie zalety, jak lepsza stabilność rozmiaru i wyższa twardość.Ten produkt ma zastosowanie do materiałów o wysokiej częstotliwości i szybkich prędkościach, głównie elastycznych płytek drukowanych, płytek drukowanych wysokiej częstotliwości i ultracienkich płytek drukowanych.
Typowe właściwościFolia miedziana o bardzo niskim profilu
Klasyfikacja | Jednostka | Wymóg | Metoda badania | |||||
Grubość nominalna | hmm | 12 | 18 | 35 | 50 | 70 | IPC-4562A | |
Masa powierzchni | g/m² | 107±5 | 153±7 | 285±10 | 435±15 | 585±20 | IPC-TM-650 2.2.12.2 | |
Czystość | % | ≥99,8 | IPC-TM-650 2.3.15 | |||||
Chropowatość | Błyszcząca strona (Ra) | m | ≤0,43 | IPC-TM-650 2.3.17 | ||||
Strona matowa (Rz) | hmm | ≤3,0 | ≤3,0 | ≤3,0 | ≤3,0 | ≤3,0 | ||
Wytrzymałość na rozciąganie | temperatura pokojowa (23°C) | Mpa | ≥300 | IPC-TM-650 2.4.18 | ||||
HT (180°C) | ≥180 | |||||||
Wydłużenie | temperatura pokojowa (23°C) | % | ≥5 | ≥6 | ≥8 | ≥10 | ≥10 | IPC-TM-650 2.4.18 |
HT (180°C | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 | |||
Siła odrywania (FR-4) | N/mm | ≥0,8 | ≥0,8 | ≥1,0 | ≥1,2 | ≥1,4 | IPC-TM-650 2.4.8 | |
funty/cale | ≥4,6 | ≥4,6 | ≥5,7 | ≥6,8 | ≥8,0 | |||
Otwory i porowatość | Liczby | Nie | IPC-TM-650 2.1.2 | |||||
Antyutleniacz | temperatura pokojowa (23°C) | Dni | 180 | / | ||||
HT(200 °C) | Minuty | 30 | / |
