Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | JIMA |
Orzecznictwo: | SGS, ISO,Reach, RoHS |
Numer modelu: | EDCULP |
Minimalne zamówienie: | 100KG |
---|---|
Cena: | usd 15-20 kg |
Szczegóły pakowania: | drewniany karton |
Czas dostawy: | 5-15 dni |
Możliwość Supply: | 1000 ton miesięcznie |
Czystość: | 99,8% | otworki: | Nic |
---|---|---|---|
Przeciw utlenianiu: | 200 stopni 60 minut, 180 dni 23 stopnie | Grubość: | 105um 70um 50um 35um 25um 12um 9um |
Kolor: | Czerwony lub czarny | Wydłużenie: | ≥ 5% |
Wytrzymałość na rozciąganie: | ≥ 180 MPa | Nazwa: | Niskoprofilowa obróbka miedzi elektrolitycznej Balck 105um 70um 50um 35um 25um 12um 9um |
Podkreślić: | blacha miedziana,cienkie arkusze miedzi,folia miedziana elektrolityczna 105um; |
LP-SB / R Niskoprofilowa elektrolityczna folia miedziana ED do FCCL FPC COF LED
Niskoprofilowa folia matowa z tyłu/czerwona.

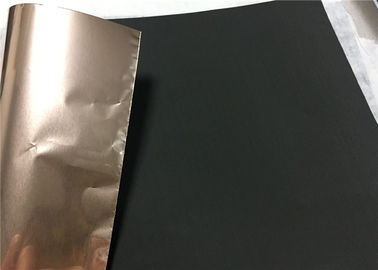

Niskoprofilowa obróbka miedzi elektrolitycznej Balck 105um 70um 50um 35um 25um 12um 9um
Czarna niskoprofilowa elektrolityczna folia miedziana 105um 70um 50um 35um 25um 12um 9um
Cechy:
1. Obrobiona folia w kolorze szarym lub czerwonym
2. Wysoki profil o właściwościach LP-SB/R odpowiednich dla FCCL
3. Ziarnista struktura folii miedzianej zapewnia dużą elastyczność
4. Doskonała wydajność trawienia
5. Niski profil umożliwia wykonanie drobnego wzoru obwodu
Aplikacja:
1. Odlewanie i laminowanie typu FCCL
2. Bardzo drobny wzór FPC
3. Chip na flex (COF) dla LED
Typowe właściwości folii miedzianej elektrolitycznej LP-SB/R ED (dla FPC lub warstwy wewnętrznej HDI)
Klasyfikacja
|
Jednostka | Wymóg | Metoda badania | |||||||
Oznaczenie folii | / | 1 | H | M | 1 | IPC-4562A | ||||
Grubość nominalna | / | 10um | 12um | 1/2 uncji (18um) | 3/4 uncji (25um) | 1 uncja (35um) | IPC-4562A | |||
Waga obszaru | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
Czystość | % | ≥99,8 |
IPC-TM-650 2.3.15 |
|||||||
Profil foliowy | Błyszcząca strona (Ra) | սm | ≤2,5 | ≤2,5 | ≤2,5 | ≤2,5 | ≤2,5 |
IPC-TM-650 2.3.17 |
||
Strona matowa (Rz) | hm | ≤4,0 | ≤4,5 | ≤5,5 | ≤6,0 | ≤8,0 | ||||
Wytrzymałość na rozciąganie | temperatura pokojowa (23℃) | MPa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
HT(180℃) | MPa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
Wydłużenie | temperatura pokojowa (23℃) | % | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
HT(180℃) | % | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
Wytrzymałość na odrywanie (FR-4) | N/mm | 0,7 | 0,8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
lbs/cale | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
Otwory i porowatość | Numer | NIE |
IPC-TM-650 2.1.2 |
|||||||
Antyutlenianie | temperatura pokojowa (23℃) | 180 dni | / | |||||||
HT(200℃) | 60 minut | / |
1. Standardowa szerokość 520 mm, maksymalna szerokość 1295 (± 1) mm, maj zgodnie z życzeniem klienta.
Testujemy wytrzymałość na odrywanie za pomocą PI, proszę potwierdzić ze swoim pp.
Osoba kontaktowa: JIMA Annie
